Windows Kernel Debug

Debug 对于程序开发来说是非常非常重要的手段。一个良好的Debug开发环境会让开发工作无往而不利。 对于 Microsoft Windows这样的庞然大物,内核开发的调试工作是非常有挑战性的。Windows 驱动程序开发,这些都需要进行内核级别的调试。当然,Microsoft的同志们,感触肯定比我们要多,因为他们每天都要在上面工作。
Microsoft实际上也已经作了大量的工作,对于Windows内核开发而言,内核的调试其实还是很简单的。

1, 硬件环境准备

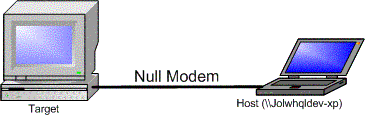

进行windows内核调试,原则上需要两台计算机:一个运行测试代码叫做target;另一个运行debugger 叫做 Host。在Target与Host之间需要 通讯连接。目前比较常见的有三种: 串口,USB, 和1394。 串口是最常见的,下面就以串口为例。

Figure 1 Target and Host.
(from http://www.wd-3.com/archive/RemoteDbg.htm, Author: Jolyon Wright)
可以把 Host COM1 连接 Target COM1;也可以 Host COM2 连 Target COM1。
连接的时候不需要 一一对应。

2,Target 设置
所谓Target设置,其实就是打开Target计算机 Windows操作系统的调试选项。Windows都是内置内核调试功能的, 但是缺省关闭的。需要通过修改启动参数 (boot option) 打开。

对于Windows server 2003/XP/2000 操作系统,可以修改 Boot.ini 在启动项的后面加上
“/debug /debugport=COM2 /baudrate=115200”
看起来就象下面这样:
multi(0)disk(0)rdisk(0)partition(1)\WINDOWS="Windows XP Debug1" /fastdetect /debug /debugport=COM1 /baudrate=115200
这里 debugport 可以用COM1/2, Baudrate也可以作相应的调整 115200是不错的选择。

对于Windows Vista/2008/7 操作系统,需要使用 bcdedit来设置。这里需要两步:
第一: 打开debug
bcdedit /debug [on | off]
第二: 设置debug参数
bcdedit /dbgsettings SERIAL DEBUGPORT:2 BAUDRATE:115200
第二步其实可以跳过,系统缺省使用串口COM1, 速率:115200。

然后重新启动Target,进入调试模式。 其实在调试模式下,如果没有连上Debugger,系统运行起来就跟普通的系统差不多,可能会慢一些。


3, Host调试软件
Host 需要安装 Debugging Tools for Windows (http://www.microsoft.com/whdc/devtools/downloads.mspx)
安装完毕后,就可以使用Windbg连接 target。建议使用 6.11或更高的版本。

运行参数:
windbg -k com:port=Com1,baud=115200

Windbg启动后应该显示:
Microsoft (R) Windows Debugger Version 6.1.0017.2
Copyright (c) Microsoft Corporation. All rights reserved.
Opened \\.\com1
Waiting to reconnect...

Target连接成功后应该显示:
Connected to Windows XP 2600 x86 compatible target, ptr64 FALSE
Kernel Debugger connection established.
Symbol search path is: \\Sysphus\softshared\symbols\KillerApp\sym;SRV*\\Sysphus\softshared\symbols\SymStore*http://msdl.microsoft.com/download/symbols
Executable search path is:
Windows XP Kernel Version 2600 MP (1 procs) Checked x86 compatible
Built by: 2600.xpsp1.020828-1920

显示的内容会随着Target运行软件的版本而有些不同。
在windbg 通过 ctrl+break键 来中断 target,进入调试交互状态,这时候Target就像死了一样,别紧张,这是因为你再通过debugger来 控制它。

4, Host 配置Symbol Path
调试中有一个很重的步骤就是 Symbol,没有Symbol 在调试中寸步难行,我们只能面对一堆二进制代码。微软提供的Symbol支持方案配置很灵活,可以有本地symbol 也可以通过Symbol server, symbol cache。 关于symbol 在 Debugging Tools for Windows的 帮助文件中 专门有一个章节介绍: Debuggers >> Symbols
比较快捷的办法:下载 Windows Symbol Files;同时配置 Microsoft的symbol server。
A, 下载相应版本的 Windows Symbol Files http://www.microsoft.com/whdc/devtools/debugging/symbolpkg.mspx
安装到 一个位置:如 C:\WinSymbols
B, 在Windbg中设置 Symbol paths: File--> Symbol File Path 快捷方式(Ctrl+S)
设置path 为:
C:\WinSymbols;d:\OtherPath\To\the\build\pdb;srv*D:\Symbols*http://msdl.microsoft.com/download/symbols
这里D:\Symbols 是用来保存从 Microsoft symbol服务器下载回来的 pdb。

剩下的工作就是学习如何使用 windbg了。 :)

Goood luck~~~
